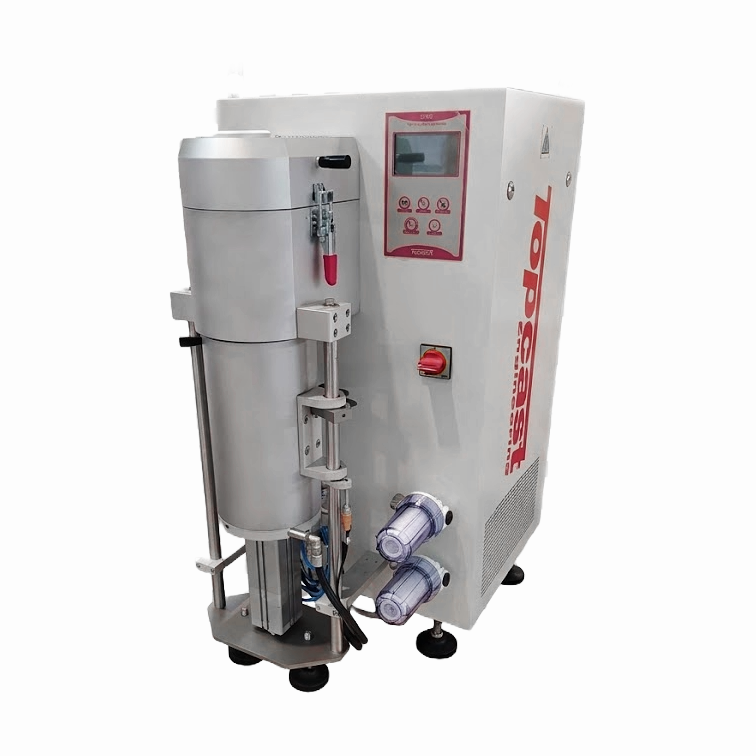

TVCs - Singola Camera

Per Maggiori informazioni su questo prodotto

Fonditrice per Microfusione Sotto Vuoto ed in Pressione

Le TVCs sono fonditrici per microfusione sotto vuoto, completamente automatiche, robuste, di facile utilizzo, progettate per piccoli e medi laboratori. Queste macchine lavorano secondo il ben conosciuto concetto di "pressure over vacuum", preferendo quindi i cilindri perforati sia flangiati che non flangiati (quindi più economici).
La fusione del metallo avviene in atmosfera protettiva (Azoto, Argon o Gas Formante) ed una potente pompa del vuoto viene fornita per ottenere il massimo effetto di aspirazione nella camera dello stampo.
Il consumo del crogiolo in grafite è fortemente ridotto grazie alla procedura gas wash che rimuove l'ossigeno in pochi secondi dall'operazione di caricamento della carica.
Il sistema di riscaldamento è costituito da un generatore ad induzione a media frequenza, mentre la misura della temperatura è effettuata tramite termocoppia con una precisione dell’1%. Inoltre, durante la fusione è possibile mescolare efficacemente la lega tramite impulsi a media frequenza gestiti automaticamente dal sistema di controllo.
In più, non appena il metallo è entrato nello stampo, si applica una compressione durante la solidificazione, al fine di ridurre la porosità da ritiro.
Il pannello operatore è semplice ed intuitivo rimandando a soli tre tasti la normale gestione del ciclo fusorio, mentre un display LCD a 7 segmenti visualizzerà temperatura e potenza.
La macchina esegue un ciclo automatico alla pressione di un tasto di START e presenta undici parametri per la gestione di questo ciclo, in modo tale da customizzare il ciclo fusorio a seconda della lega utilizzata.

Tecnologia & Caratteristiche

TVCs steps

Procedura di Lavaggio con Gas

  • Le operazioni di caricamento nel crogiolo introducono ossigeno
  • La procedura GWP (Gas Wash Purge) rimuove l"ossigeno (1) in modo veloce ed efficiente e quindi riempe le camere con gas Argon o Elio (2)
  • Paragonato alla tradizionale protezione con regolazione mediante flussimetro, il consumo di gas è drasticamente ridotto e l"ossidazione della lega minimizzata
  • Inoltre la durata del crogiolo è maggiore: i crogioli delle TVC durano fino a 250 – 400 cicli di colata, secondo la qualità della grafite

Fusione

  • Termoregolazione Advanced Self Tuning (AST™) con controllo preciso della temperatura delle leghe fuse
  • Il riscaldamento per induzione elettromagnetica a media frequenza mescola la lega fusa e la porta alla perfetta omogeneità
  • Pulse Stirring Management (PSM™) per l"agitazione della lega a frequenza extremamente bassa

Iniezione e Compressione

  • All"apertura dell"otturatore il metallo fuso riempe lo stampo,  dopodichè viene attivata la valvola di sovrappressione che incrementa il flusso di gas per comprimere l"albero durante la fase di solidificazione per ridurre la porosità di ritiro

Protezione dell"albero dopo la colata

  • Dopo la fase di solidificazione, il cilindro si raffredda in atmosfera protettiva per evitare l"ossidazione.
  • Un lampeggiatore segnala all"operatore che il ciclo è finito e lo stampo può essere rimosso

Specifiche tecniche

  TVC3s TVC4s TVC10s

Numbero di programmi di colata 1 1 8
Capacità operativa del crogiolo di grafite 1 kg Au
0,5 kg Ag
2 kg Au
1 kg Ag
3 kg Au
1,5 kg Ag
Diametro massimo dello stampo (mm) Ø150 Ø150 Ø150
Altezza massima dello stampo (mm) 280 280 280
Potenza del generatore ad induzione 3 kW 4 kW 8 kW
Pompa del vuoto External External External
Differenziale pressione su vuoto 2 bar 2 bar 2 bar
Temperatura massima 1250 °C 1250 °C 1250 °C
Granulatore Available on request Available on request Available on request
Autotest con report dati Provided Provided Provided
Touch screen al posto del pannello comandi a pulsanti Available on request Available on request Available on request
Controllo presenza stampo prima della colata Provided Provided Provided
Rivelatore perdite vuoto Provided Provided Provided
Analizzatore di ossigeno Available on request Available on request Available on request
Principali leghe Leghe a base Oro (Au), Argento (Ag), Rame (Cu); Bronzo, Alluminio (Al)
Provided Incluso - Available on request Disponibile su richiesta
