TVCd - Doppia Camera

Per Maggiori informazioni su questo prodotto

Fonditrice per Microfusione Sotto Vuoto ed in Pressione

La serie TVCd di macchine per microfusione in pressione e sotto vuoto è progettata per soddisfare le più severe esigenze nella produzione per fusione a cera persa di leghe di oro, argento, alluminio, magnesio, bronzo, ottone, acciai.
Queste macchine lavorano secondo il nuovo e rivoluzionario concetto di doppia camera. Questo sistema innovativo offre numerosi vantaggi se comparato al tradizionale sistema di aspirazione a singola camera attualmente disponibile sul mercato.

Nelle TVCd la camera di fusione e la camera dello stampo (detto anche cilindro) sono completamente indipendenti ed al momento della colata la macchina può controllare l'iniezione di metallo nello stampo applicando un differenziale di pressione durante il riempimento. Ciò permette una iniezione più veloce rispetto alla semplice colata per gravità, con il beneficio di poter colare a più bassa temperatura. Ciò si tradurrà in una migliore finitura superficiale dei getti.

Il ciclo di colata dura solo pochi minuti e, mentre il getto precedente si sta raffreddando in atmosfera protettiva per evitare l'ossidazione, si può già inserire la prossima carica nel crogiolo e fonderla, sovrapponendo così due cicli e guadagnando tempo.

La macchina è completamente automatica avendo anche un sistema di monitoraggio PC-based per l'acquisizione dei parametri di processo, la gestione dei dati di produzione, l'agevole modifica dei programmi di colata già forniti per i vari tipi di lega.

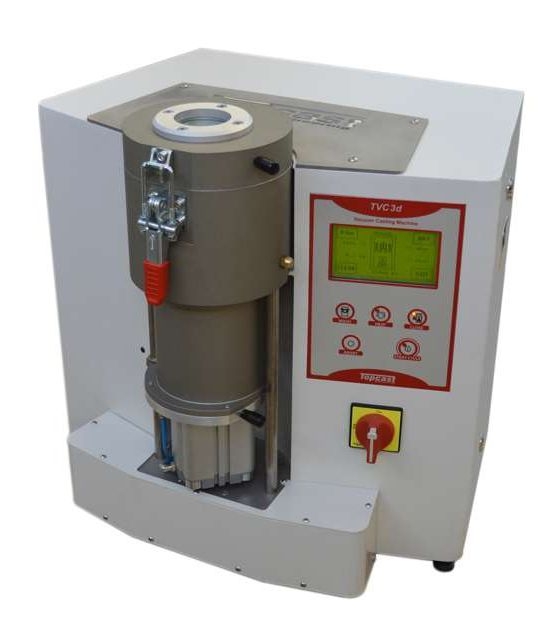

Tra i modelli a doppia camera, è possibile trovare un modello molto compatto, la TVC3d, che è una macchina di alta qualità da laboratorio ma non è adatta alla produzione in continua, così come modelli per produzione in continua come la TVC5d, TVC10d e TVC12d.

Questa macchina rivoluzionaria è la sintesi dell'ingegneria più avanzata e di decenni di esperienza nella microfusione che solo TOPCAST può portare alla Vostra azienda.

Tecnologia & Caratteristiche​

Procedura di Lavaggio con Gas
  • Le operazioni di caricamento nel crogiolo introducono ossigeno
  • La procedura GWP (Gas Wash Purge) rimuove l"ossigeno (1) in modo veloce ed efficiente e quindi riempe le camere con gas Argon o Elio (2)
  • Paragonato alla tradizionale protezione con regolazione mediante flussimetro, il consumo di gas è drasticamente ridotto e lìossidazione della lega minimizzata
  • Inoltre la durata del crogiolo è maggiore: i crogioli delle TVC durano fino a 250 – 400 cicli di colata, secondo la qualità della grafite

Fusione

  • Termoregolazione Advanced Self Tuning (AST™) con controllo preciso della temperatura delle leghe fuse
  • Due Set-Points di temperatura disponibili: Temperatura di Omogenizzazione e Temperatura di Colata
  • Misura di temperatura con due termocoppie con funzione di media (AVG)
  • Il riscaldamento per induzione elettomagnetica a media frequenza mescola la lega fusa e la porta alla perfetta omogeneità
  • Pulse Stirring Management (PSM™) per l"agitazione della lega a frequenza extremamente bassa
  • La più alta densità di potenza disponibile sul mercato permette la più energica agitazione e le più basse perdite di metalli preziosi

 Iniezione e Compressione

  • Quando l"otturatore del crogiolo si alza, è molto importante controllare la velocità di iniezione per evitare turbolenze
  • Le TVCd hanno la caratteristica unica di avere la velocità di iniezione controllabile e programmabile (IRC™)
  • Il metallo fuso entra agevolmente nello stampo (4). Quindi, dopo il riempimento e durante la fase di solidificazione, avviene una forte compressione nell"albero (5)
  • La mancanza di turbolenza nel riempimento e l"alta velocità di compressione portano ad una notevole riduzione del fenomeno della porosità da ritiro

Protezione dell"albero dopo la colata

  • Grazie alla concezione a doppia camera, dopo la fase di solidificazione lo stampo si raffredda in atmosfera protettiva mentre allo stesso tempo nella camera di fusione si può caricare altra lega da fondere.
  • Questa operazione permette la sovrapposizione dei cicli di colata, garantendo la protezione prolungata dell"albero (getto) prima della rimozione, senza perdere tempo e produttività

metal injection under vacuum

melting under vacuum












Specifiche tecniche


  TVC3d TVC5d TVC10d TVC12d

Numero programmi di colata 100 100 100 100
Capacità di lavoro crogiolo di grafite 500g Oro
300g Argento
200g Bronzo
1kg Oro
600g Argento
400g Bronzo
200g Alluminio
3kg Oro
2kg Argento
1.5kg Bronzo
500g Alluminio
5kg Oro
3kg Argento
2.3kg Bronzo
750g Alluminio
Diametro massimo cilindro stampo (mm) 90 Provided 150 / Available on request 200
Altezza massima cilindro stampo (mm) 120 Provided 300 / Available on request 400
Potenza riscaldamento ad induzione 2.5 kW 4.9 kW 10 kW 12 kW
Pompa vuoto Est. 4 m3/h Interna 25 m3/h
Differenziale pressione su vuoto 3 bar 3 bar 3 bar 3 bar
Temperatura massima 1250 °C Provided 1250 °C   /   Available on request 1600 °C
Granulatore - Available on request Available on request Available on request
Industria 4.0 - Available on request Available on request Available on request
Unità di carico automatica per il riempimento del crogiolo - - - Provided
Autotest con report dati Provided Provided Provided Provided
Sistema monitoraggio ed acquisizione dati Available on request Available on request Available on request Available on request
Controllo presenza cilindro prima della colata Provided Provided Provided Provided
Rivelatore perdite vuoto Provided Provided Provided Provided
Analizzatore di ossigeno - Available on request Available on request Available on request
Interfaccia per controllo remoto - Available on request Available on request Available on request
Principali leghe Provided Leghe a base Oro (Au), Argento (Ag), Rame (Cu), Aluminio (Al); Ottone, Bronzo;
Available on request Magnesio

Provided Incluso - Available on request Disponibile su richiesta
